高精度箱式回火爐

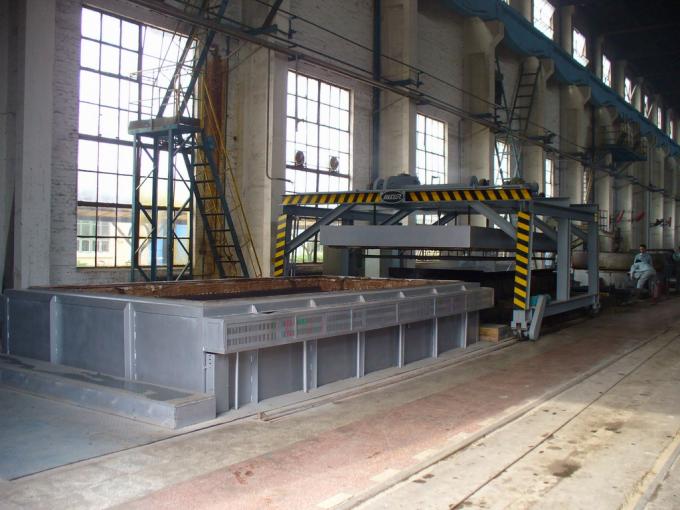

設備結構簡述：
該設備主要由爐蓋及爐蓋升降平移機構、爐體、導流系統、爐底板、爐底座、電氣控制等組成。
用途：
本設備主要用于低碳鋼及合金鋼工件的低溫退火熱處理工藝。
設備特點：
1、爐蓋的保溫層是用硅酸鋁纖維預制塊打包而成。在爐蓋下部吊掛有導風罩，導風罩用不銹鋼吊棒固定在爐蓋蓋板上。在導風罩和爐蓋保溫包之間形成風道，實現爐體上部氣流循環功能。

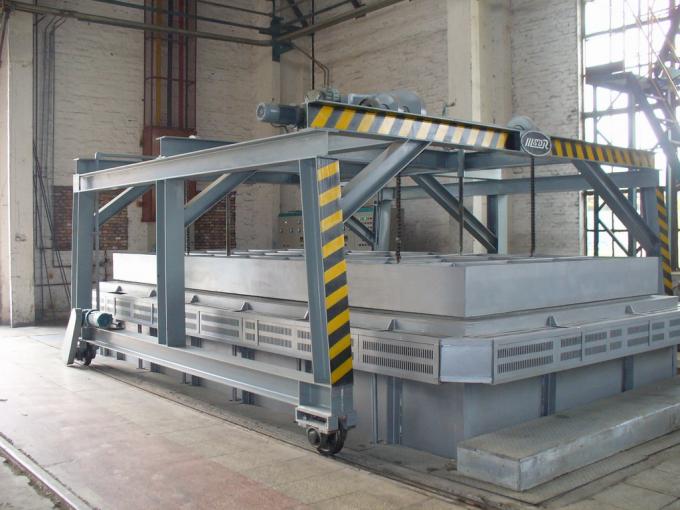

2、爐蓋升降平移機構用H型鋼焊接成行走車龍門架，在車架上方安裝兩對電機減速機，減速機帶動兩鏈輪旋轉，鏈條一端與鏈輪固定，另一端與爐蓋聯接，這樣通過鏈輪的轉動來實現爐蓋的升降。在車架的低端安裝四組滾輪，有兩對主動輪，兩對從動輪，主動輪驅動由電機減速機傳動實現，行走車為雙速有制動功能，能夠使?fàn)t蓋準確定位。

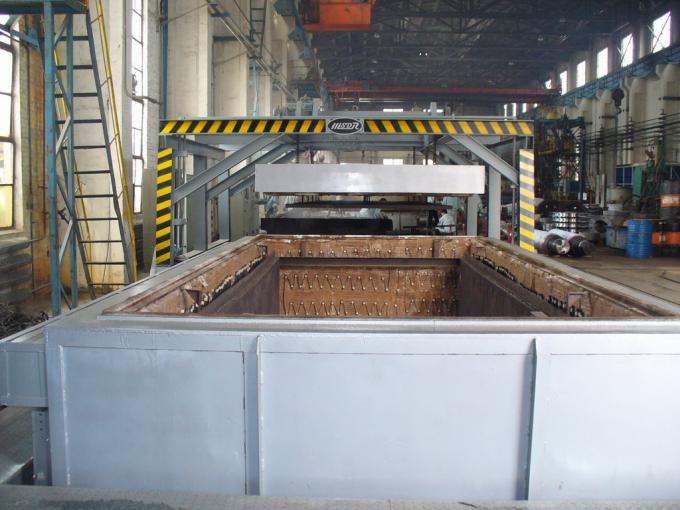

3、爐體側端安裝有大功率的循環風機來保證爐溫均勻性。爐殼內是用硅酸鋁纖維預制塊打包成的全纖維爐襯。加熱器均勻的布置在爐襯墻體的周?chē)?，該加熱體是由高溫電熱合金帶繞制成波紋狀，懸掛在加熱區內的瓷釘掛鉤上，這種安裝方式確保加熱均勻性和使用壽命以及高的可靠性，安裝、維修都非常方便。每一個加熱區都設有測溫和超溫報警熱偶，外面罩有保護罩，在爐底鋪有爐底板，有效的保護了爐底加熱器的加熱，在爐底板上是底座，爐底板與底座之間形成一風道，實現爐底的風循環。加熱工件放置在底座上加熱。
4、導流筒采用不銹鋼板折彎后用銷釘聯接一整體座落在爐底座上，在導流筒一側開有循環風口，導流筒與爐襯兩側形成風道，實現爐體兩側的風循環。
＊本設備嚴格遵照工業爐爐溫均勻性測試標準GB/T9452-2003進行了爐溫均勻性的測量，在爐溫100℃時測量的爐溫均勻性為±1℃!
|
 |
 |
||
