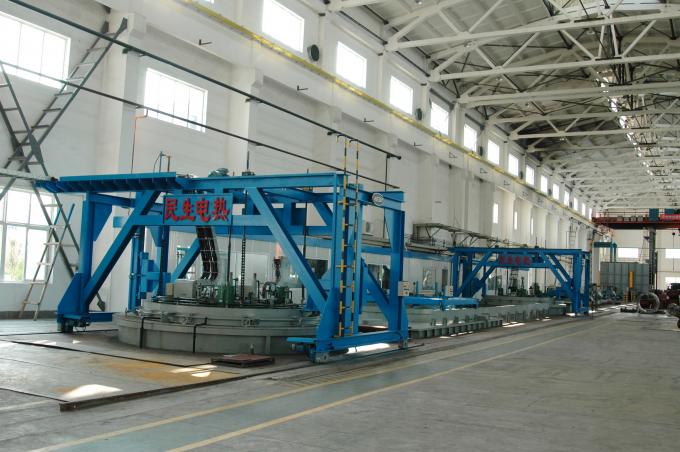

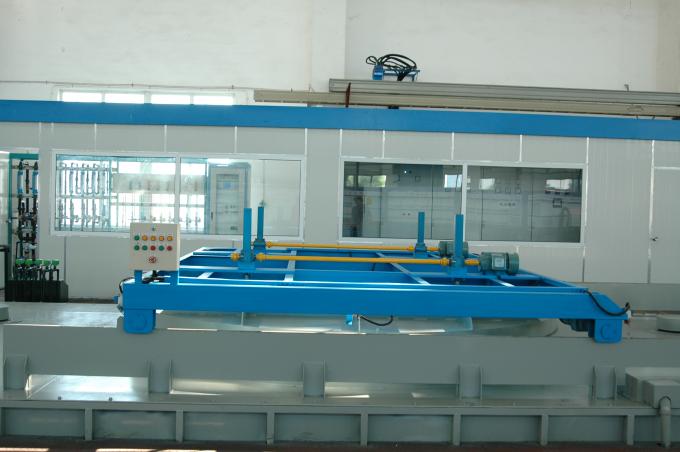

井式氣體滲碳爐生產線
設備結構簡述：
該生產線主要由井式氣體滲碳爐、緩冷罐、淬火油槽、回火爐及電氣控制系統組成。
用途：
該生產線主要用于低碳鋼、低碳合金鋼的滲碳、碳氮共滲；中碳鋼調質、淬火、清洗、回火等熱處理工藝。

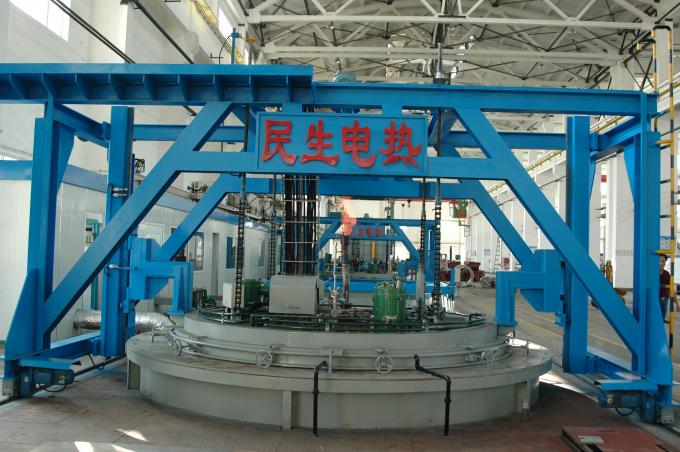

井式氣體滲碳爐設備特點：
1、采用波紋馬弗和導流筒柔性聯接設計，懸浮吊掛和支撐有效地結合，這些措施較好地控制了馬弗、導流筒熱變形難題。
2、在爐襯的設計上耐火層選用高效節能的耐火材料，通過優化設計，采用合理的厚度，使保溫、節能效果明顯改善，表面溫升低于國家標準；爐底最上層采用進囗高強度抗?jié)B碳打結料打結，使用壽命長，爐底平面度為2mm之內。

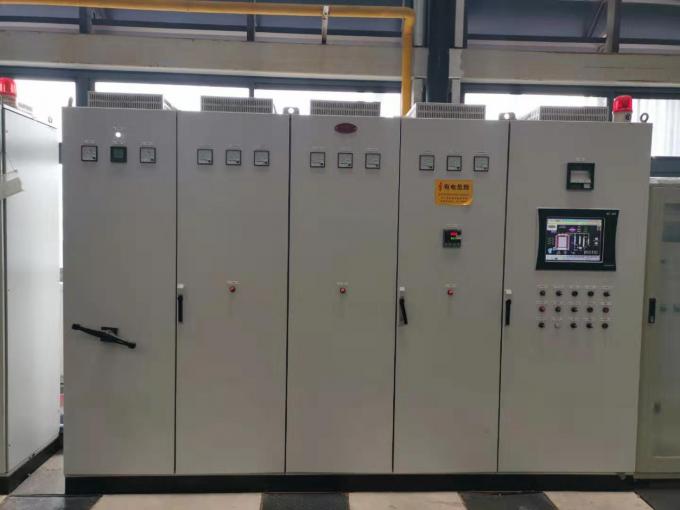

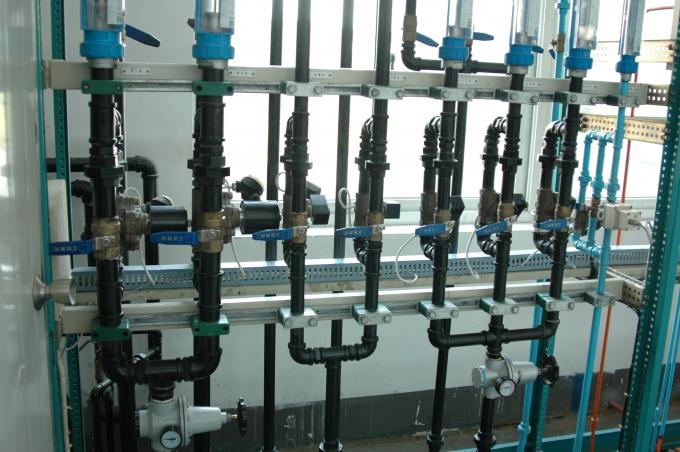

3、快冷系統由送風機、電動翻板閥和高溫引風機組成，實現工藝溫度的自動降溫?？刂葡到y(tǒng)分為：溫度控制、氣氛控制及程序動作控制三大部份構成。
緩冷罐設備的特點：
1、罐蓋的保溫箱由鋼板焊接而成，保溫箱內填充保溫材料硅酸鋁纖維氈。
2、罐體由鋼板分段焊接而成，每段殼體為雙層水套式結構，并用緊固件連成一體，水套中焊接有加強筋，每段設有安全排氣閥。
3、罐蓋的升降、旋轉為懸臂式軸心傳動方式，通過蝸輪升降機實現。
4、為防止工件氧化，罐內通有氮氣。
淬火油槽設備的特點：
1、淬火油槽內有抽油煙管道、引風機，自動氮氣滅火裝置。
2、油槽頂部設置攪拌裝置，配備了風冷換熱器。
3、有內外兩套循環系統，所有的泵和風冷機組為雙并聯系統，可以進行不停產維修。
回火爐設備的特點：
1、爐襯由耐火纖維及耐火磚砌成。之字狀電阻帶布置在爐襯上，加熱器的引出端均在爐體一側，控溫熱電偶從爐側插入。
2、爐蓋的上升、下降、旋轉通過液壓站控制兩個油缸來實現，其上升、下降和旋轉由四個行程開關決定。
3、循環風機安裝在爐蓋上。
|
 |
 |
||
 |
 |
